Ponieważ globalna sprzedaż składanych smartfonów stale rośnie,Ekrany LCD serii Foldstały się jednym z najbardziej wymagających technicznie segmentów na rynku części zamiennych do elektroniki użytkowej. W przeciwieństwie do standardowych procesów stosowanych w przypadku tradycyjnych wyświetlaczy z płaskim ekranem, elastyczne ekrany stwarzają wyjątkowe wyzwania w zakresie struktury fizycznej, właściwości elektrycznych i trybów awarii, wymagając specjalistycznych umiejętności w zakresie testowania, oceniania i renowacji.
Według danych IDC w 2025 r. na całym świecie dostawy składanych smartfonów przekroczyły 22 miliony sztuk, a łączna liczba zainstalowanych urządzeń przekroczyła 50 milionów sztuk. Samsung posiada około 65% tego rynku, co czyni jego serię Fold największym źródłem zapotrzebowania na naprawy posprzedażowe ekranów LCD z serii Fold. Badania branżowe wskazują, że wskaźnik awaryjności ekranu w ciągu 12 miesięcy użytkowania na urządzeniach składanych wynosi 7–9%, czyli znacznie więcej niż 3–5% w przypadku tradycyjnych flagowych telefonów typu bar. Pęknięcia elastycznego kabla w obszarze zawiasów, rozwarstwienie elastycznego podłoża i awaria czujnika dotykowego to trzy główne przyczyny awarii. Oficjalne koszty wymiany nowych składanych zespołów ekranów zwykle wahają się od 200 do 400, a czas oczekiwania wynosi 5–10 dni roboczych. Ta rzeczywistość przyspieszyła rozwój profesjonalnych kanałów odzyskiwania i renowacji ekranów LCD z serii Fold.
Poniższa tabela przedstawia identyfikatory modeli i najważniejsze specyfikacje techniczne ekranów LCD serii Fold dostępnych obecnie na rynku wtórnym:
| Model produktu | Zgodne urządzenie | Typ panelu | Główny rozmiar wyświetlacza | Rezolucja | Częstotliwość odświeżania | Układ scalony sterownika |
|---|---|---|---|---|---|---|
| Złóż 6 wyświetlaczy LCD | Galaxy Z Fold6 | Dynamiczny AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Złóż 5 wyświetlaczy LCD | Galaxy Z Fold5 | Dynamiczny AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Złóż 4 wyświetlacze LCD | Galaxy Z Fold4 | Dynamiczny AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Złóż 3 wyświetlacze LCD | Galaxy Z Fold3 | Dynamiczny AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Złóż 2 wyświetlacze LCD | Galaxy Z Fold2 | Dynamiczny AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Złóż wyświetlacz LCD | Galaxy Fold (1. generacja) | Dynamiczny AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Uwaga dotycząca kompatybilności:Układy styków złączy i przypisania przewodów elastycznych różnią się w zależności od generacji. Wymiana między generacjami nie jest obsługiwana.
Z inżynierskiego punktu widzenia awarie wEkrany LCD serii Foldkierują się możliwymi do zidentyfikowania wzorcami fizycznymi, a nie losową dystrybucją.
Pęknięcie zmęczeniowe metalu w obszarze zawiasów
Wielowarstwowe ścieżki metalowe (linie danych, linie skanowania, linie zasilania) pod elastycznym panelem OLED poddawane są cyklicznym naprężeniom zginającym podczas wielokrotnego składania. Dane laboratoryjne pokazują, że chociaż Samsung ocenia te wyświetlacze pod kątem 200 000 zgięć, podczas rzeczywistego użytkowania z tolerancjami zawiasów i wnikaniem kurzu w niektórych próbkach po 80 000–100 000 cykli powstają mikropęknięcia. Testy elektryczne ujawniają jedną lub więcej pionowych linii (jasnych lub ciemnych), wskazujących przerwę lub zwarcie. Ten rodzaj awarii można rozwiązać za pomocą precyzyjnego sprzętu do spajania, lokalizowania punktów pęknięć pod 100-krotnym powiększeniem i ponownego ustanawiania połączeń elektrycznych za pomocą anizotropowej folii przewodzącej (ACF) z klejeniem termokompresyjnym.
Elastyczne rozwarstwienie podłoża skutkujące utratą dotyku
Warstwa czujnika dotykowego w składanych wyświetlaczach zwykle wykorzystuje nanodrut ze srebra lub metalową siatkę pokrytą elastycznym podłożem poliimidowym. Długotrwałe składanie może spowodować miejscowe oddzielenie podłoża od warstwy kleju optycznego szkła osłonowego, co skutkuje przerwaniem sygnału dotykowego. Typowym objawem jest pas o szerokości 2–3 cm na środku wyświetlacza, brak reakcji na dotyk. Wymaga to oczyszczenia środowiska pomieszczenia czystego i ponownego laminowania przy użyciu kleju optycznego o wysokiej przepuszczalności przy użyciu sprzętu do klejenia próżniowego. Mniej niż 12-15% zakładów naprawczych jest w stanie konsekwentnie rozwiązać ten problem.
Całkowita awaria układu scalonego sterownika lub przewodu elastycznego
Niektóre ekrany LCD serii Fold wyglądają na fizycznie nieuszkodzone, ale nie wyświetlają sygnału wyjściowego. Testowanie izolacji usterek zwykle identyfikuje uszkodzony układ scalony sterownika lub uszkodzony długi przewód elastyczny biegnący przez obszar zawiasu, co stanowi mechaniczny słaby punkt na ścieżce sygnału. Po zlokalizowaniu wadliwego segmentu za pomocą płytek diagnostycznych można wymienić przewód elastyczny lub ponownie połączyć układ scalony sterownika. Ten rodzaj naprawy ma najniższy koszt spośród trzech głównych kategorii awarii, a wskaźnik powodzenia przekracza 85%.
Standard oceniania na pięciu poziomach
Profesjonalne operacje odzyskiwania ustanowiły udoskonalony system klasyfikacji do przetwarzania ekranów LCD serii Fold:
| Stopień | Definicja | Norma testu elektrycznego | Ścieżka dyspozycji |
|---|---|---|---|
| A | W pełni funkcjonalna, dobra jednostka | Odchylenie dotyku <1,5 mm na całej powierzchni, jednolitość jasności > 85%, brak wad wyświetlacza | Bezpośrednia recyrkulacja |
| B | Drobna wada kosmetyczna | Pełna funkcjonalność, dopuszczalne drobne zarysowania polaryzatora lub przetarcia ramki | Oczyszczony, obniżony obieg |
| C | Naprawialna awaria funkcjonalna | Pęknięcie elastyczne, awaria układu scalonego lub anomalia płyty sterownika, ale panel i warstwa dotykowa są nienaruszone | Rozpocznij proces łączenia/ponownego laminowania |
| D | Nienaprawialna awaria funkcjonalna | Wyciek płynu z panelu, wypalenie OLED lub fizyczne pęknięcie podłoża | Zdemontuj części na poziomie komponentu |
| E | Kompletne | Uszkodzenia całej struktury w wielu warstwach | Odzysk materiału |
Dane branżowe z rzeczywistych przebiegów odzyskiwania pokazują, że wśród zebranych ekranów LCD z serii Fold, klasy A i B stanowią łącznie 18–22%, klasa C stanowi 35–40%, a klasy D i E stanowią pozostałą część. Ponad połowa uszkodzonych ekranów posiada wartość ponownego użycia lub odzyskania komponentów, znacznie wyższą niż około 30% wskaźnika ponownego użycia w przypadku tradycyjnych płaskich wyświetlaczy LCD.
Dokładna ocena ekranów LCD serii Fold wymaga dedykowanej matrycy sprzętu testującego:
| Kategoria testowa | Sprzęt | Kluczowe dane techniczne | Elementy testowe |
|---|---|---|---|
| Elektryczny | Tester wyświetlacza | Obsługa protokołu MIPI, regulacja 3,3 V-5,5 V | Skala szarości, jednolity kolor, wzory gradientowe |
| Elektryczny | Dotknij Tablica testowa | 126-punktowy skan matrycy, dokładność ±0,5 mm | Wykrywanie martwej strefy, pomiar dryfu |
| Elektryczny | Regał starzenia | 72 godziny, cykl 25°C-45°C | Sprawdzanie ukrytych usterek |
| Optyczny | Tabela transmisji światła | Regulacja 5000-8000 luksów | Wyciek płynu, uszkodzenia spowodowane zgnieceniem, pęcherzyki polaryzacyjne |
| Optyczny | Wskaźnik głębokości zagnieceń | Laserowy czujnik przemieszczenia, dokładność ± 0,01 mm | Fizyczny pomiar głębokości zagnieceń |
| Wizualny | Mikroskop | Powiększenie 100-200x | Utlenianie złotego palca, mikropęknięcia |
| Niezawodność | Komora temperatury/wilgotności | 60°C / 90% wilgotności względnej | Weryfikacja stabilności po naprawie |
| Niezawodność | Tester składania | 15-20 cykli/minutę, programowalny kąt | Próbkowanie trwałości zginania |
Analiza odzyskanych ekranów z serii Samsung Fold ujawnia różne rozkłady trybów awarii w poszczególnych generacjach:

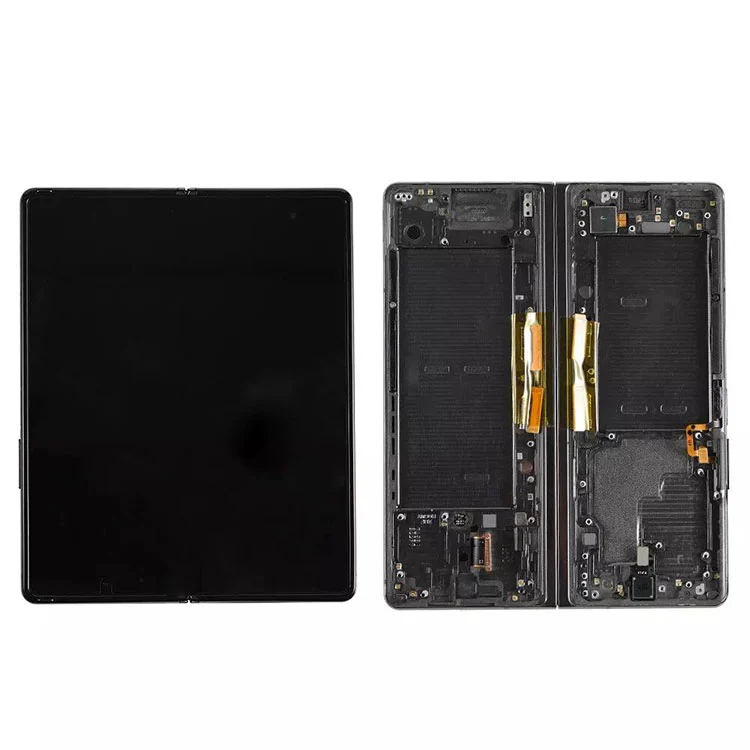

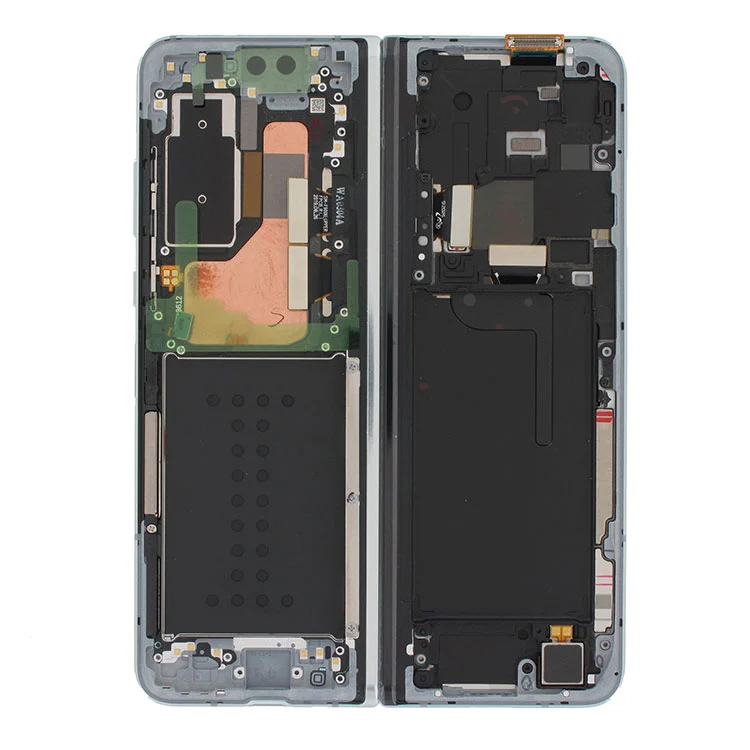

| Model ekranu | Złamanie elastyczne | Dotknij Rozwarstwienie | Kabel IC/elastyczny | Inny | Ogólny wskaźnik naprawialności |
|---|---|---|---|---|---|
| Złóż 6 wyświetlaczy LCD | 41% | 18% | 24% | 17% | 67% |
| Złóż 5 wyświetlaczy LCD | 44% | 16% | 22% | 18% | 68% |
| Złóż 4 wyświetlacze LCD | 46% | 15% | 21% | 18% | 68% |
| Złóż 3 wyświetlacze LCD | 52% | 12% | 19% | 17% | 71% |
| Złóż 2 wyświetlacze LCD | 48% | 14% | 20% | 18% | 69% |
| Złóż wyświetlacz LCD | 38% | 10% | 35% | 17% | 72% |
Nowsze generacje Fold 6 i Fold 5 charakteryzują się nieco ulepszoną konstrukcją kabla elastycznego i niższym współczynnikiem pęknięć w porównaniu do Fold 3. Wyświetlacze Fold pierwszej generacji mają wyższy wskaźnik awaryjności układów scalonych sterownika, ale ogólnie są łatwiejsze do naprawy, co zapewnia najwyższą ogólną możliwość naprawy spośród wszystkich generacji.
Poniżej przedstawiono referencyjne przedziały cenowe ekranów LCD serii Fold według klasy w dystrybucji B2B (USD za sztukę, dane rynkowe za I kwartał 2026 r.):
| Model ekranu | klasa A | klasa B | Klasa C (naprawiona) | Klasa D (części) |
|---|---|---|---|---|
| Złóż 6 wyświetlaczy LCD | 165-190 dolarów | 140-160 dolarów | 85-105 dolarów | 35-45 dolarów |
| Złóż 5 wyświetlaczy LCD | 110-130 dolarów | 90-110 dolarów | 55-70 dolarów | 25-35 dolarów |
| Złóż 4 wyświetlacze LCD | 80-95 dolarów | 65-80 dolarów | 40-50 dolarów | 18-25 dolarów |
| Złóż 3 wyświetlacze LCD | 55-65 dolarów | 45-55 dolarów | 30-38 dolarów | 12-18 dolarów |
| Złóż 2 wyświetlacze LCD | 35-45 dolarów | 28-35 dolarów | 18-25 dolarów | 8-12 dolarów |
| Złóż wyświetlacz LCD | 25-32 dolarów | 18-25 dolarów | 12-18 dolarów | 5-8 dolarów |
Uwagi dotyczące cen:Urządzenia klasy A nadają się do napraw wymagających najwyższej jakości. Jednostki naprawione klasy C (po klejeniu lub wymianie polaryzatora) oferują pełną funkcjonalność dla nabywców wrażliwych na cenę. Części klasy D zapewniają elastyczne kable, układy scalone sterowników i polaryzatory do napraw na poziomie komponentów.
Dla całej szóstkiEkrany LCD serii Fold(Złóż 6 / Złóż 5 / Złóż 4 / Złóż 3 / Złóż 2 / Złóż LCD), dostępne są stabilne dostawy pełnowartościowe, w tym:
Wszystkie przesyłki przechodzą testy wyświetlacza, skanowanie dotykowe na całej powierzchni i ocenę wizualną na podstawie dostarczonych raportów z testów.
